Este cartucho de filtro a menudo se denomina cartucho de filtro de polvo de aire de liberación rápida o cartucho de filtro de entrada autolimpiante. Es un elemento filtrante reemplazable que se suministra completo con un filtro de aire autolimpiante por impulsos.
Descripción
marcador
Cartucho de filtro de recolección de polvo de acero inoxidable con conexión rápida (cartucho de filtro de aire autolimpiante)
Este cartucho de filtro a menudo se denomina cartucho de filtro de polvo de aire de liberación rápida o cartucho de filtro de entrada autolimpiante. Es un elemento filtrante reemplazable que se suministra completo con un filtro de aire autolimpiante por impulsos. La estanqueidad se garantiza presionando el anillo de goma en la parte superior; No se requieren pernos ni bridas, lo que asegura una rápida instalación y desmontaje, es decir, estamos hablando de un diseño de liberación rápida.
🧱 Análisis del diseño

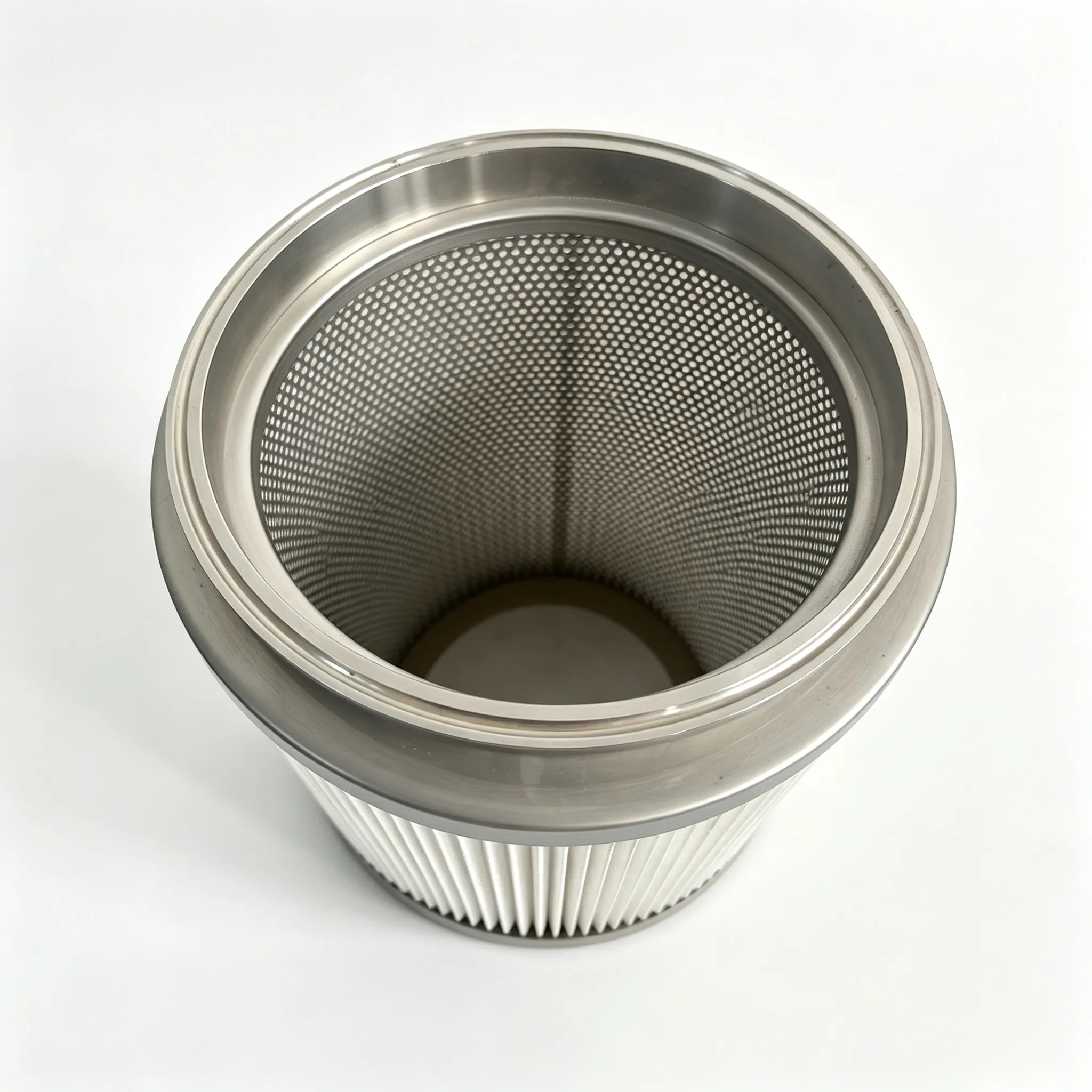

1. Unidad de sellado superior de liberación rápida. El borde superior tiene bridas de acero inoxidable y tiene en su interior una junta tórica de goma negra. Durante la instalación, el cartucho se inserta directamente en el orificio de la placa del tubo; Después de presionar el anillo de goma se garantiza la estanqueidad. No se requieren pernos ni bridas y la instalación, desmontaje y sustitución son rápidos. El diseño de liberación rápida evita fugas de aire y el desvío de aire no tratado con polvo.
2. Capa exterior: carcasa protectora de acero inoxidable perforada. La lámina de acero inoxidable perforada engrosada en el exterior del material del filtro protege el material plegado interno, resiste cargas aerodinámicas e impactos de objetos sólidos y evita daños al material del filtro.
3.Capa media: material de filtro plisado. Material de alta densidad; Posible: fibra de pulpa de madera, poliéster, poliéster recubierto de PTFE, material ignífugo o antiestático. El diseño plegado aumenta significativamente el área de filtración y la capacidad de retención de polvo.

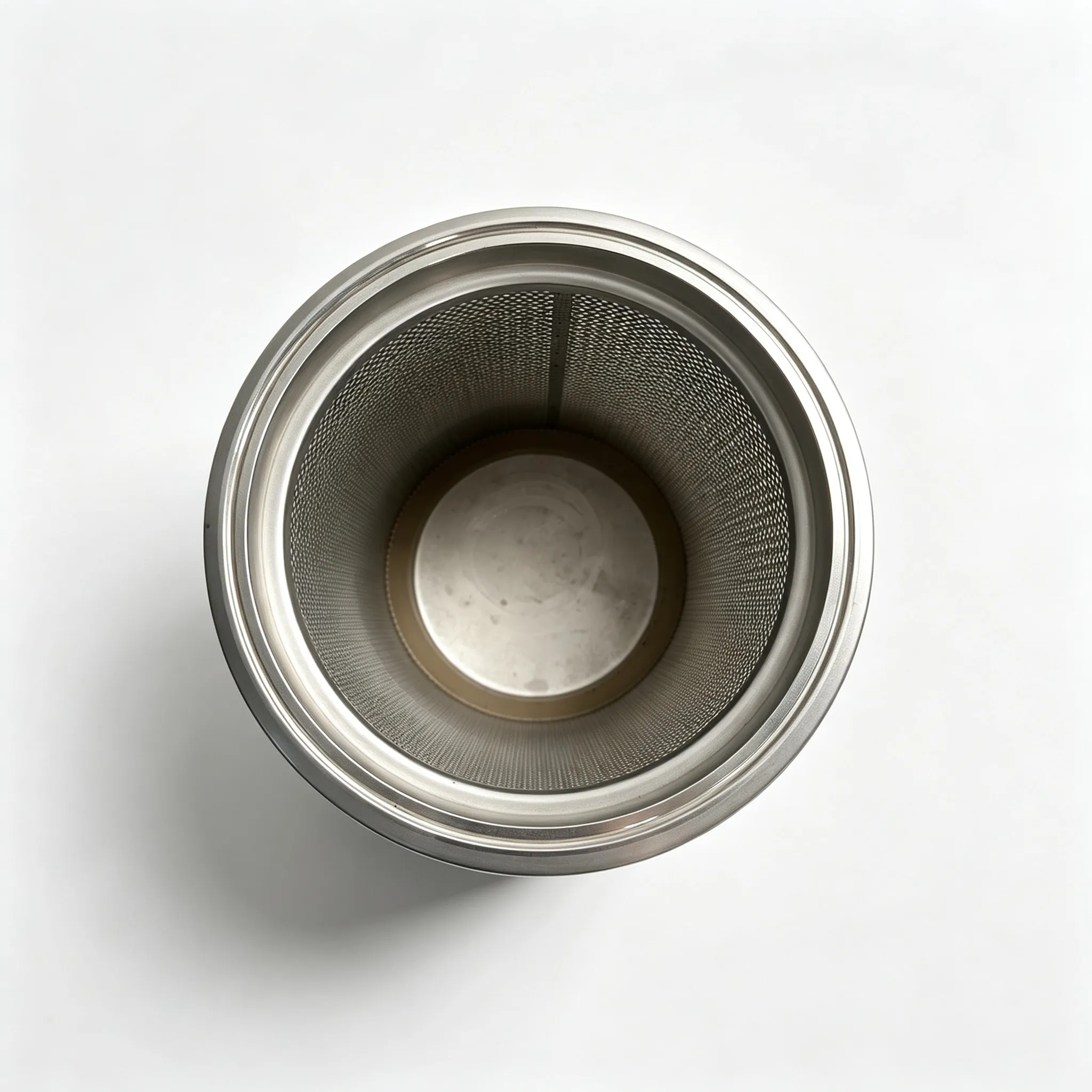

4.Capa interior: Malla de soporte interior de acero inoxidable. La malla metálica dentro del cartucho sirve como soporte y, durante el reflujo pulsado, evita el aplastamiento y la deformación del material filtrante bajo la influencia del vacío, asegurando un funcionamiento estable a largo plazo del cartucho.

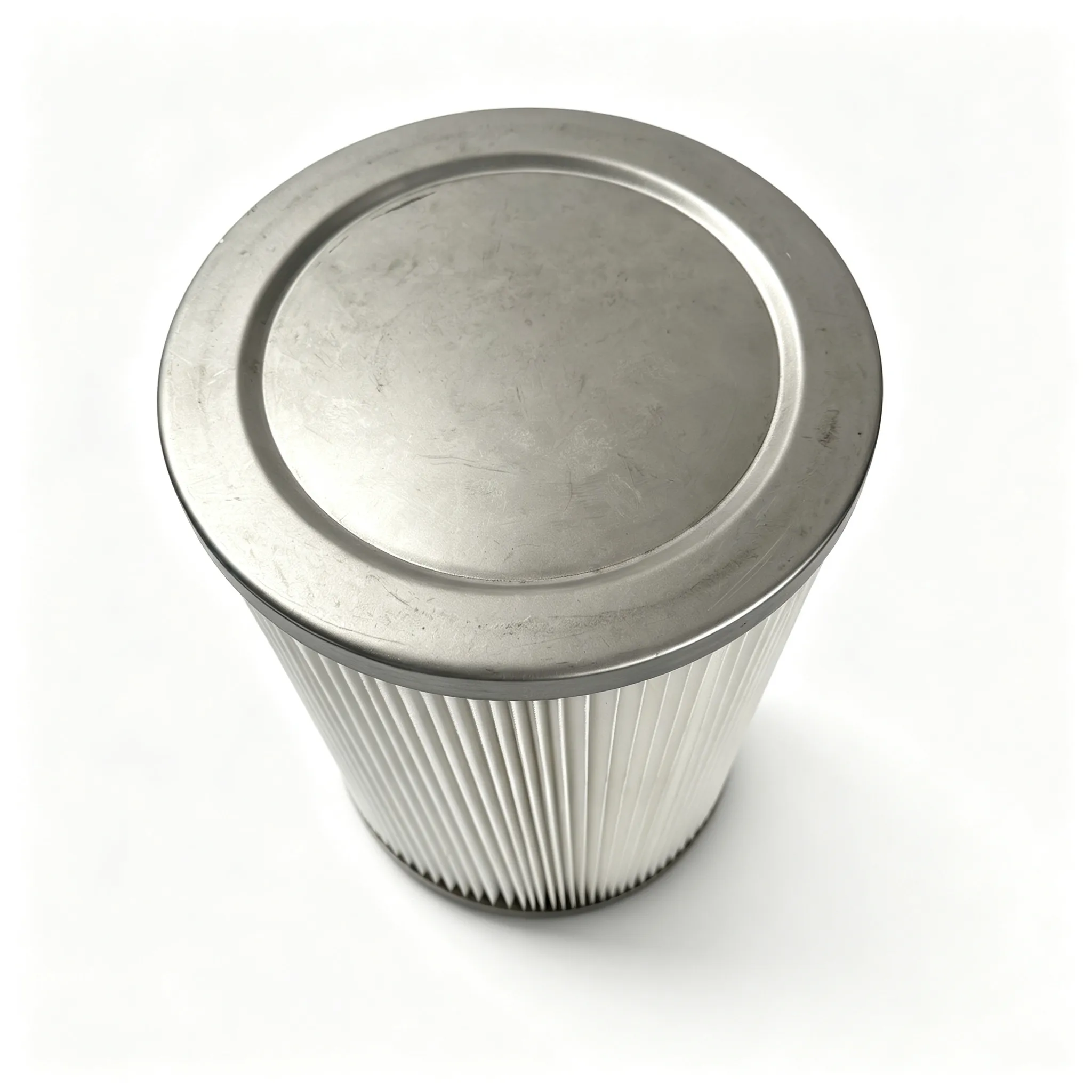

5.Parte inferior: fondo de acero inoxidable sellado. La parte inferior del cuerpo del cartucho está sellada. Dirección del flujo de aire: el aire entra desde el exterior del cartucho, después de la filtración sale hacia arriba desde el interior del cartucho.
✨ Características clave del producto
✅ Diseño de liberación rápida, reemplazo conveniente. La estanqueidad se garantiza presionando el anillo de goma; no es necesario apretar los tornillos; La instalación y el desmontaje pueden ser realizados por una sola persona, lo que reduce significativamente el tiempo de inactividad del equipo para mantenimiento.
✅Protección de doble capa con malla de acero inoxidable. La malla de seguridad exterior + la malla de soporte interior proporcionan doble protección; resistencia a cargas aerodinámicas y desgaste; el cartucho es menos susceptible a deformaciones y daños y tiene una vida útil más larga.
✅ Compatible con retrolavado por pulsos. Adecuado para sistema de autolimpieza por impulsos; periódicamente se suministra aire comprimido para soplar y eliminar el polvo de la superficie del cartucho; posible uso múltiple.
✅ Varias opciones de material filtrante:
fibra de celulosa de madera ordinaria: para limpiar el aire de entrada del polvo, relación óptima calidad/precio;
Poliéster recubierto de PTFE: captura de polvo ultrafina, resistencia al agua y a la humedad;
Poliéster ignífugo/antiestático: para ambientes con polvo explosivo.
✅ Estructura toda metálica. Resistente a la corrosión; el diámetro y la altura se fabrican bajo pedido; Adecuado para filtros de aire autolimpiantes de varios tamaños.
📌Áreas de aplicación
Filtración de entrada de compresores de aire centrífugos y de tornillo.
Recolección de polvo en la entrada de turbinas de gas y grupos electrógenos diésel.
Filtros de aire autolimpiantes para ventiladores y sopladores grandes
Limpieza del aire de entrada de grandes unidades en plantas metalúrgicas, cementeras y químicas.
💡 Instrucciones de funcionamiento
1. Instalación: el cartucho filtrante se instala desde la parte inferior de la placa tubular y se presiona de abajo hacia arriba para que el anillo de goma superior encaje firmemente a la placa tubular y asegure la estanqueidad sin fugas de aire.
2. Eliminación de polvo: el sistema de pulso produce periódicamente un soplado de retorno; Cuando la caída de presión del equipo alcanza la resistencia límite especificada, se recomienda reemplazar el cartucho filtrante.
3. Temperatura: para material filtrante convencional, no superior a 120 °C; Para condiciones de alta temperatura, está disponible una versión con material filtrante PPS de alta temperatura.
